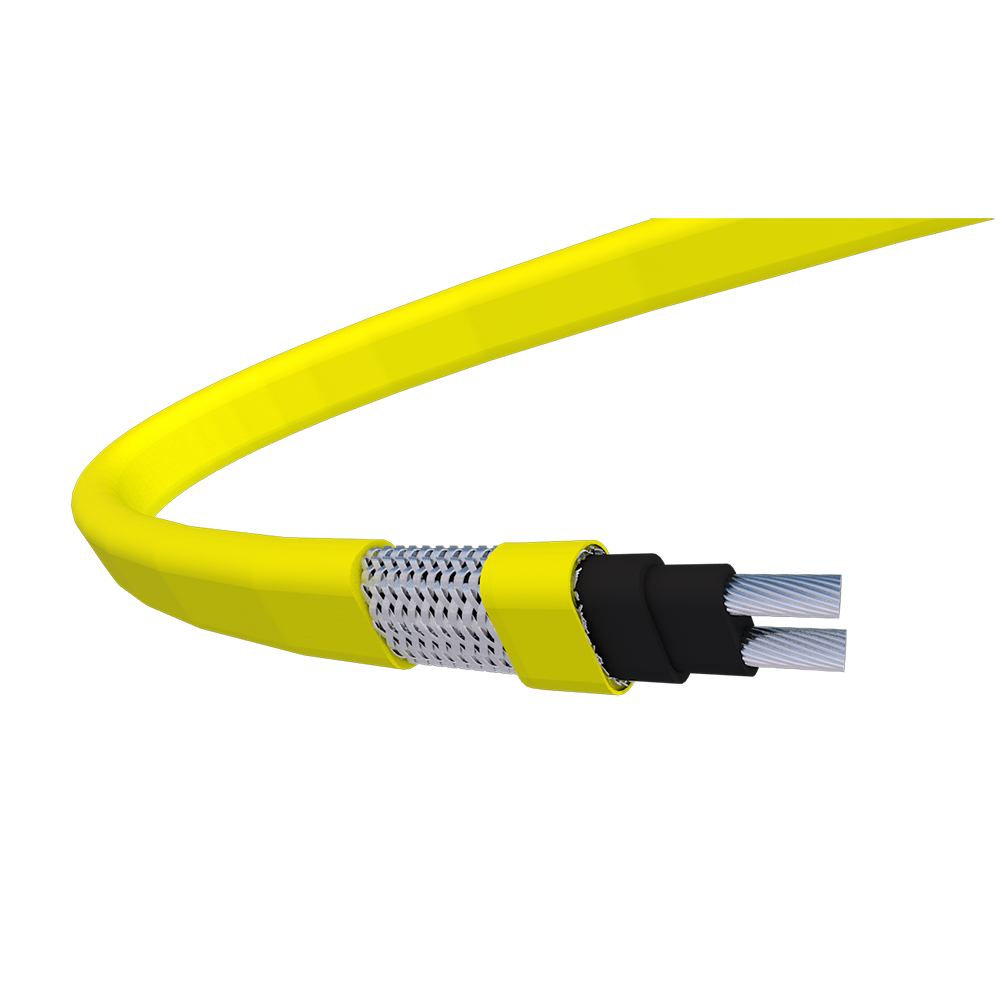

Описание продукта:

Саморегулирующийся нагревательный кабель GWK предназначен для защиты от замерзания и поддержания температуры технологического процесса металлических и неметаллических труб, сосудов и оборудования.

Уникальная функция PTC саморегулирующихся сердечниковых элементов GWK регулирует теплоотдачу в зависимости от температуры окружающей среды по всему контуру, обеспечивая больше тепла там и тогда, где это необходимо. Эта функция саморегулирования также позволяет предотвратить перегрев, даже в случаях, когда кабели GWK перекрываются. Еще одним преимуществом кабеля является возможность его нарезки на куски нужной длины в полевых условиях, а также возможность использования комплектов для подключения системы Huaning для быстрой и удобной установки.

Система нагревательного кабеля GWK сертифицирована для обычных и опасных зон с максимальной поддерживаемой температурой 120°C (250°F) и прерывистой температурой воздействия 200°C (392°F). Использование комплектов для подключения Huaning для установки GWK необходимо для соответствия системному утверждению, гарантируя безопасную эксплуатацию и надежные тепловые характеристики.

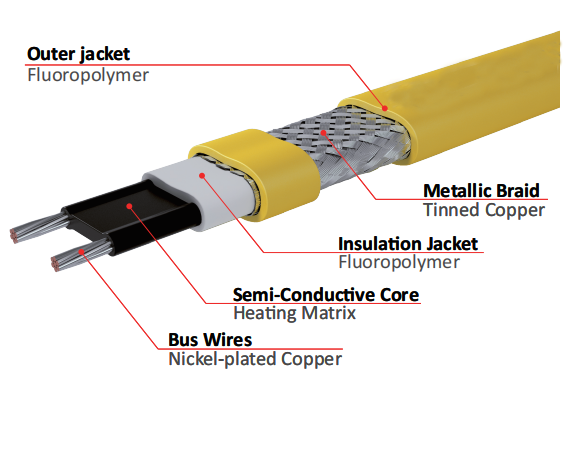

Структура продукта:

(1) Провод шины: 19 x 0.32, 19 x 0.41

(2) Нагревательная матрица: обычный PTC, огнестойкий PTC, фторсодержащий PTC

(3) Изоляционная оболочка: модифицированный полиолефин, огнестойкий полиолефин, фторированный полиолефин, перфторированный материал.

(4) Оплетка: оплетка из луженой медной проволоки или другой металлической проволоки, плотность покрытия > 75%.

(5) Внешняя оболочка: фторированный полиолефин, перфторированный материал.

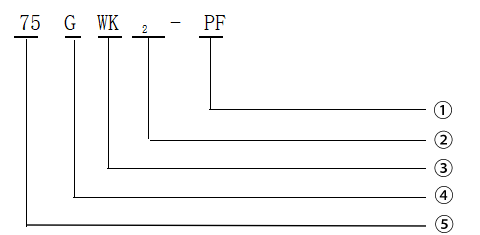

Спецификация:

Компания HUANING предлагает системные компоненты для силовых соединений, сращивания или разветвления, а также концевой заделки, обеспечивающие надлежащее функционирование продукции и соответствующие требованиям гарантии и разрешений.

Для более легкой установки и безопасной эксплуатации не рекомендуется использовать заменяемые детали. Пожалуйста, свяжитесь с HUANING для получения дополнительной информации о компонентах системы.

Преимущества продукта:

(1) Автоматически регулирует выходную мощность и компенсирует ее в соответствии с фактическим теплом, необходимым для системы электрообогрева, которая представляет собой новое поколение энергосберегающих нагревателей с постоянной температурой.

(2) Его можно произвольно укорачивать или удлинять в определенном диапазоне, и его можно накладывать друг на друга несколько раз, не беспокоясь о горячих точках с высокой температурой и выгорании, поскольку каждая часть может иметь одинаковую температуру.

(3) Низкая температура, быстрое+ изменение стартовой температуры места обогрева. автоматически регулируется в зависимости от температуры.

(4) Простота установки, простота обслуживания, круглосуточный сервис, высокий уровень автоматизации и низкие затраты на эксплуатацию и обслуживание.

(5) Он безопасен и надежен, широко используется, не загрязняет окружающую среду, имеет длительный срок службы.

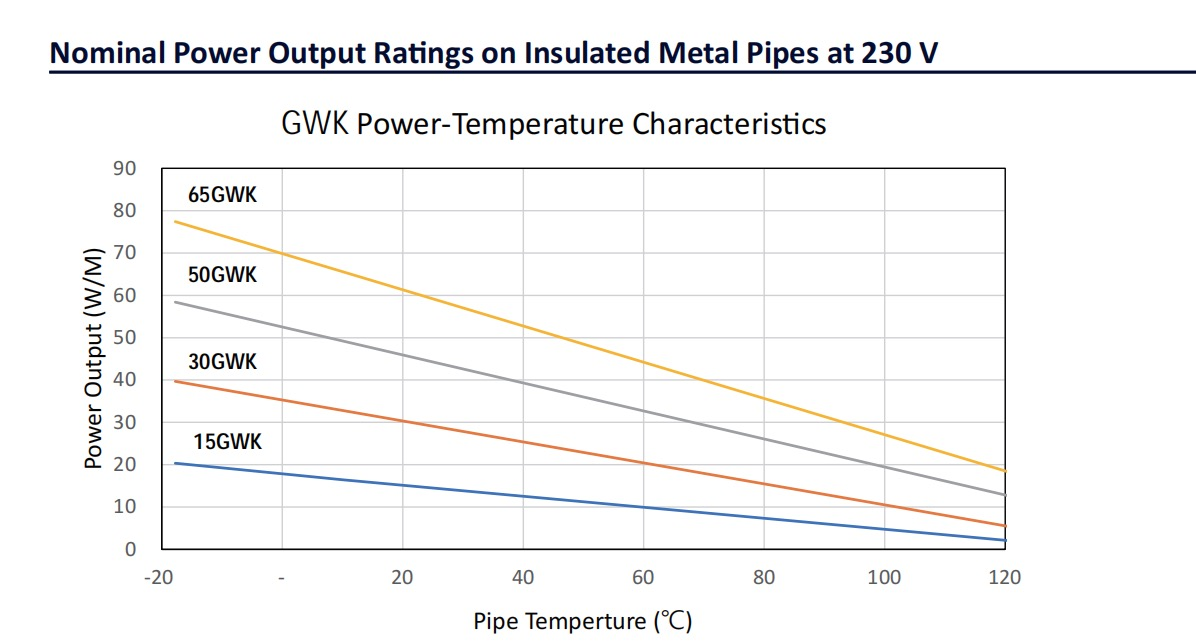

Температурно-энергетические характеристики GWK

Номинальные значения выходной мощности на изолированных металлических трубах при напряжении 230 В

[Примечание]

1. Указанные выше тепловые выходы тестируются в соответствии со стандартом IEEE 515, при этом каждая модель устанавливается на металлической трубе, изолированной стекловолокном.

2. При монтаже с использованием пластиковых труб выходная мощность будет снижена на 35% и будет использоваться метод монтажа с использованием алюминиевой ленты.

Макс. длина цепи в зависимости от выбора автоматического выключателя

[Примечание]

1. Длины цепей основаны на характеристиках тока отключения устройств типа 00 и типа 0CB. Для устройств с другими характеристиками отключения проконсультируйтесь с Shandong Huaning.

2. Используйте местные электротехнические нормы и правила для выбора соответствующих автоматических выключателей.

3. Общая длина нагревательных кабелей, подключенных к автоматическому выключателю, представляет собой сумму всех кабелей, которые были таким образом заморожены или соединены параллельно. Убедитесь, что общая длина не превышает максимальную длину цепи, указанную выше.

4. Защита от замыкания на землю оборудования требуется для цепей обогрева с типичным уровнем отключения 30 мА. Для уменьшения ложных отключений рекомендуются термомагнитные выключатели.

5. Рекомендуется по возможности запускать цепи при более высоких температурах, чтобы избежать большого пускового или пускового тока, который может привести к срабатыванию автоматического выключателя.
