Принцип:

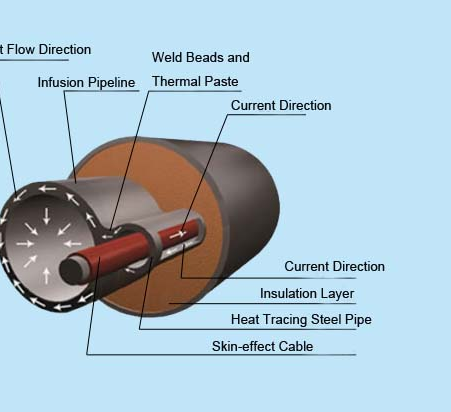

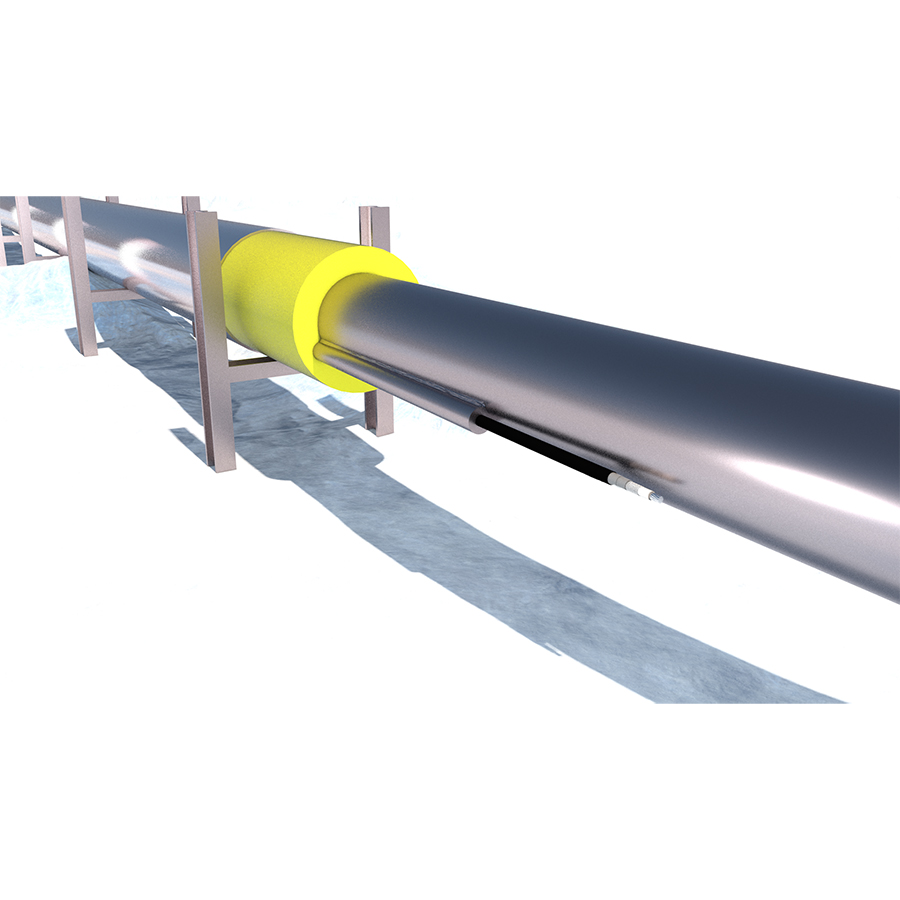

В устройстве скин-эффекта изолированный провод (провод SETS) проходит через стальную трубу с высоким магнитным полем и подключается к заднему концу стальной трубы. Первый конец стальной трубы и изолированный провод подключаются к источнику питания соответственно. К нейтральной линии и фазовой линии применяется переменное напряжение промышленной частоты или средней частоты, а ток образует петлю через провод и стальную трубу для генерации джоулева тепла. Из-за определенного соотношения между размером, материалом и частотой переменного тока стальной трубы переменный ток не течет равномерно через стальную трубу. Поперечное сечение, но концентрированный поток в пределах определенной глубины от ее внутренней поверхности, плотность тока уменьшается экспоненциально, а напряжение и ток на внешней поверхности стальной трубы почти равны нулю, что очень безопасно. Таким образом, труба SECT может быть приварена непосредственно к конвейерной трубе, что делает ее эффективным источником тепла. Тепло, выделяемое трубой SETS, быстро передается в подающую трубу через сварной шов и теплопроводящий цемент, играя роль теплоотслеживания. Провод проходит через стальную трубу с сильным магнетизмом и подключается к концу стальной трубы. Головной конец стальной трубы и изолированный провод подключаются к нейтральной линии и фазовой линии источника питания соответственно. Прикладывается напряжение промышленной частоты или средней частоты переменного тока, и ток образует петлю через провод и стальную трубу. Вырабатывает джоулево тепло. Из-за определенного соотношения между размером, материалом и частотой переменного тока стальной трубы переменный ток не течет равномерно по сечению стальной трубы, а течет концентрированно на определенной глубине от ее внутренней поверхности. Плотность тока уменьшается экспоненциально. В стальной трубе напряжение и ток на внешней поверхности практически равны нулю, что очень безопасно. Поэтому трубку SECT можно приваривать непосредственно к подающей трубе, что делает ее эффективным источником тепла. Тепло, выделяемое трубой SECT, быстро передается в подающую трубу через сварной шов и теплопроводящий цемент, играя роль теплоотвода.

Техническое будущее:

1. Высокая приспособляемость

Подходит для обогрева и подогрева всех длинных, средних и коротких металлических инфузионных трубопроводов. Подходит для различных методов прокладки трубопроводов и в любом месте; например: прямое захоронение под землей, под водой и над землей; подходит для использования на открытом воздухе или в шахтах, на заводах, в местах с повышенной взрывоопасностью.

2. Широкий спектр применения

1) Подходит для сред, затвердевающих при комнатной температуре и транспортируемых нагретой жидкостью;

2) Подходит для трубопроводной транспортировки веществ с высокой вязкостью при нормальной температуре и труднотекучих, но легкотекучих после нагревания, таких как тяжелая нефть, нефть с высокой конденсацией, тяжелое топливо, воск и т. д.;

3) Подходит для трубопроводов, требующих изотермического обогрева, например, для транспортировки средних грузов, где протяженность трубопровода велика, а температура запуска и подачи не может быть слишком высокой;

4) Подходит для периодической транспортировки высокозамерзающих или вязких сред.

3. Характеристики продукта

1) Высокая плотность мощности и высокая температура нагрева;

2) Система нагрева на основе скин-эффекта может эффективно поддерживать температуру до 230°, а максимальная теплогенерация одного стержня составляет 150 Вт/м;

3) Экономьте энергию и обеспечьте высокую эффективность отопления;

4) Нагрев скин-эффектом промышленной частоты — это изотермический метод нагрева, который не вызывает локального перегрева и имеет высокую эффективность нагрева. Просто увеличивайте напряжение нагрева по мере увеличения расстояния трубопровода. По сравнению с паровым обогревом, нагрев скин-эффектом потребляет 231 кг/км условного угля, тогда как тепловой цикл или паровой обогрев потребляют 1813 кг/км.

4. Безопасно и надежно

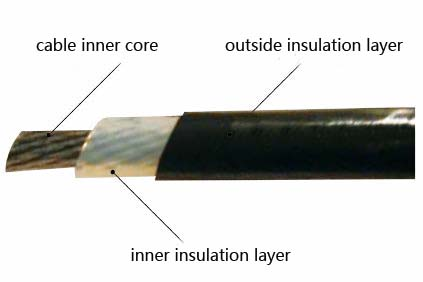

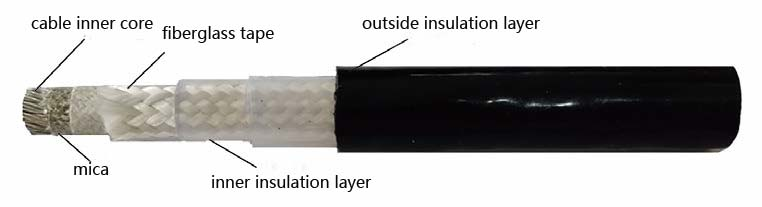

Нагрев кожи использует специальные кабели. Поскольку сама система скин-эффекта образует изолирующую структуру, внешняя поверхность нагревательной трубы и инфузионной трубы не электризуются. Инфузионная труба надежно заземляется примерно через каждый километр, а сопротивление заземления не превышает 4 Ом, чтобы гарантировать, что инфузионная труба всегда имеет нулевой потенциал, что делает ее безопасной и надежной.

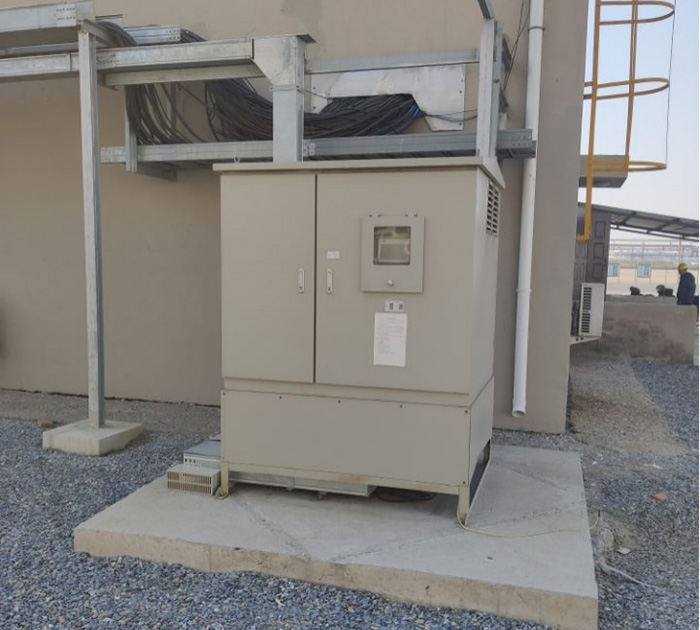

5. Автоматизированный контроль

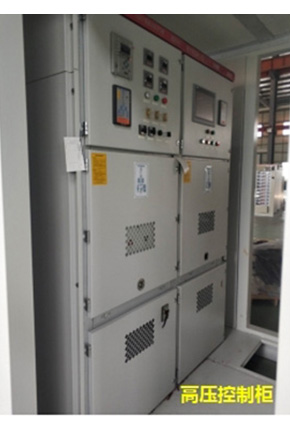

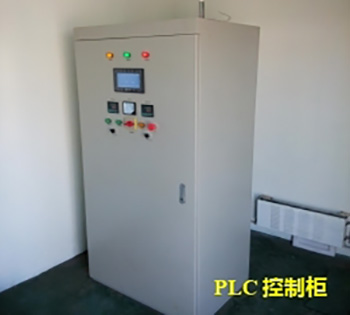

Реализует идеальные функции контроля температуры: замкнутый контур цифровой температуры, функция защиты от короткого замыкания, функция защиты от перегрузки по току, функция защиты от обрыва цепи;

Плавное выключение и плавный запуск: минимизируют воздействие на устройство и продлевают срок его службы;

Гибкий режим работы: цифровой/ЖК-дисплей для облегчения диалога человек-машина;

Проектирование сети: реализация удаленной беспроводной сигнализации и удаленного беспроводного управления;

6. Обеспечить сегментированную сборку и удобство обслуживания

Труба обогрева может быть изготовлена ​​на заводе или сегментирована на месте в соответствии с процессом или структурой участка трубопровода. Стыки соединяются сварным кожухом, свариваются и устанавливаются вместе с нефтепроводом. Добавление слоя изоляции и защитной оболочки снаружи не только облегчает строительство, но и обеспечивает качество проекта. Если участок технологического трубопровода выходит из строя или требуется замена клапана, просто разберите соединения на обоих концах детали, которую необходимо заменить, и вытащите нагревательный кабель для замены компонента. Нет необходимости полностью демонтировать изоляцию и трубную арматуру.

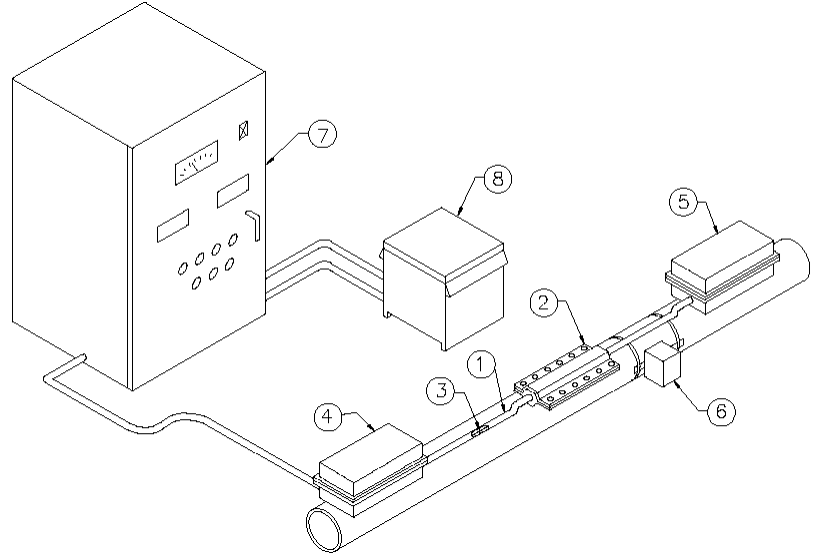

Принципиальная схема нагрева кожи:

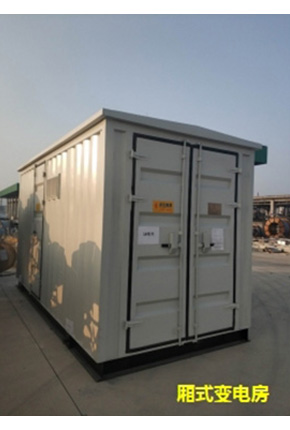

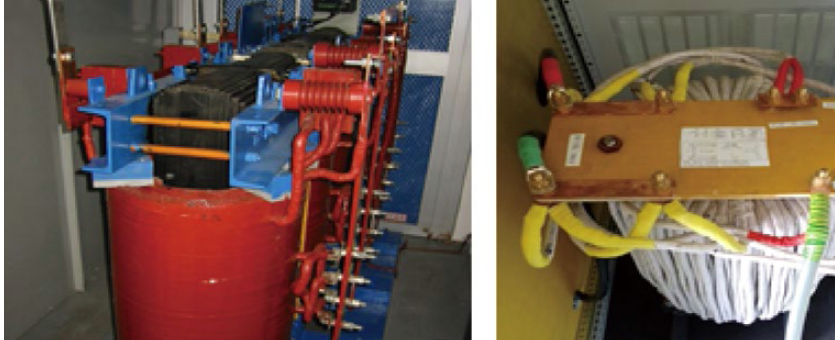

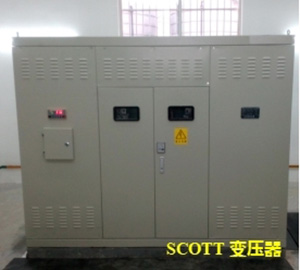

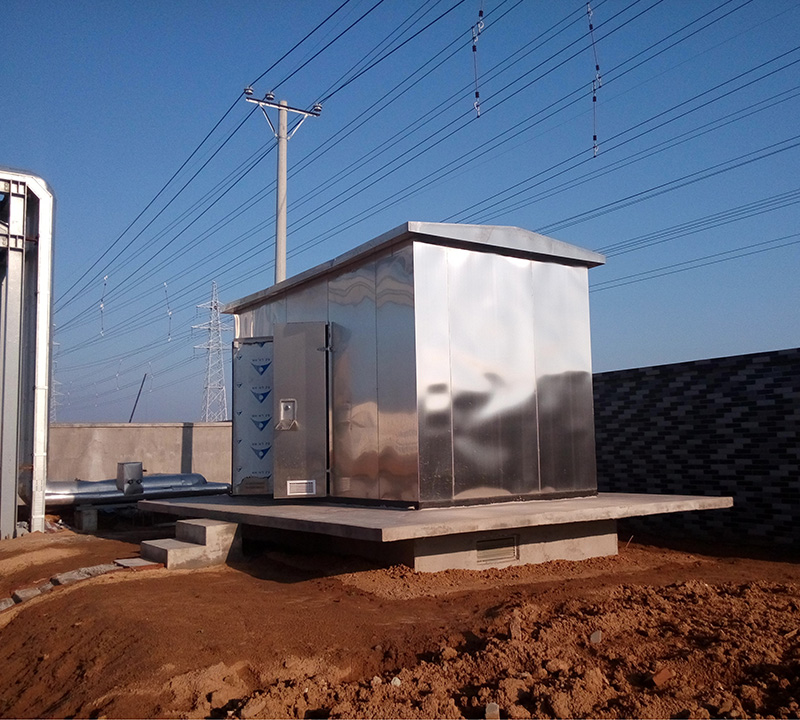

①Стальная труба для обогрева; ②Средняя распределительная коробка; ③Кабель скин-эффектом; ④Распределительная коробка питания; ⑤Клеммная распределительная коробка; ⑥Датчик температуры; ⑦Шкаф управления; ⑧Специальный Трансформатор

Технические характеристики и производительность:

Отличие от других систем обогрева:

Как видно из таблицы, расстояние нагрева системы парового обогрева короткое, конечная температура низкая, и автоматическое управление не может быть достигнуто. Кабельный обогрев и электрический ленточный обогрев больше подходят для локального обогрева и обогрева на короткие расстояния, например, для обогрева и обогрева клапанов, деталей клапанов, байпасов, укороченных соединений и коротких трубопроводов на станциях. Для обогрева трубопроводов средней и большой протяженности, поскольку один нагревательный кабель имеет небольшую мощность и большое количество источников питания, как только возникает проблема, обслуживание становится затруднительным, и все слои изоляции должны быть удалены, прежде чем можно будет заменить нагревательный кабель. Обогрев скин-эффектом имеет характеристики высокой безопасности, высокой надежности, простоты обслуживания, высокой температуры нагрева (при использовании трубы из углеродистой стали температура нагрева может достигать 180°, максимум может достигать 200°), высокой плотности мощности и большого расстояния нагрева (расстояние обогрева одного источника питания может достигать до 25 километров) и других характеристик. Он подходит для магистральных трубопроводов, трубопроводов различных диаметров и случаев с высокими температурами нагрева. Это самый безопасный, надежный и экономичный метод обогрева на большие расстояния. Поэтому он широко используется в различных трубопроводных сборах и транспортировках.

Для мониторинга температуры и сигнализации магистральных трубопроводов данные могут передаваться через сеть GSM и оптоволокно. Он обладает характеристиками надежной передачи данных, простоты сетевого взаимодействия, низкой стоимости и высокой масштабируемости системы. Это идеальное решение для текущей удаленной передачи данных.

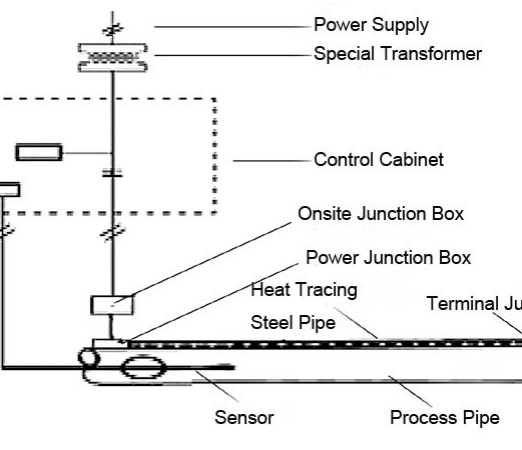

Схема системы кожи:

Приложение:

В зависимости от вещества жидкости в трубопроводе, температура, которую необходимо поддерживать в трубопроводе, также различается. Технология нагрева трубопроводов с помощью скин-эффекта промышленной частоты в основном используется для нагрева трубопроводов и нагрева, плавления или прерывистой транспортировки нефти жидкостей или затвердевших сред в трубопроводах. трубопровод. Существует два метода сбора скин-сбора внутри трубы и сбора скин-сбора снаружи трубы.

1. Нефтяные месторождения и морские платформы: эксплуатационные трубопроводы, сырая нефть, паропроводы, водопроводы, импульсные линии, приборы, башни централизованных хранилищ, магистральные трубопроводы и т. д.; речные, озерные и подводные нефтепроводы.

2. Нефтеперерабатывающая промышленность, дистилляция, гидрокрекинг, коксование, воск, сульфидизация, асфальт, остаточная нефть и другие производственные трубопроводы; водопроводы, импульсные линии или приборы, башни хранения, башни хранения жидких углеводородов.

3. Нефтехимические заводы, химические заводы, заводы по производству удобрений: линии по производству бензола, стирола, полиэтилена, хлора, акриловой кислоты, щавелевой кислоты, этиленгликоля, фталевого альдегида, синтетического волокна, нейлона, красителей, смол и т. д.; Водопроводные трубы, импульсные линии или счетчики, хранилища, хранилища жидких углеводородов.

4. Атомная электростанция: трубопроводы тяжелой воды, водопроводы, импульсные линии и приборы, башни хранения, башни тяжелой воды.

5. Перевалочная станция торговли нефтепродуктами: башня хранения продукции, магистральный трубопровод, основание башни низкотемпературной продукции, а также трубопроводы и водопроводы, относящиеся к башне.

6. Электростанция: подача воды под высоким давлением, удаление сточных вод, пар, дегазация, конденсация под высоким давлением, кислотно-щелочные, трубопроводы для розжига мазута и другие трубопроводы; трубопроводы для тяжелой нефти, вышки для тяжелой нефти, импульсные линии и приборы, водопроводы, магистральные трубопроводы, трубопроводы для транспортировки угольно-водной суспензии и т. д.

7. Сталелитейный завод: производственные трубопроводы, трубопроводы для тяжелой нефти, каменноугольной смолы, асфальта и серы, водопроводы, магистральные трубопроводы.

8. Цементный завод: печь или обжиговый трубопровод тяжелого масла, водопровод, импульсная линия или прибор, башня хранения, магистральный трубопровод тяжелого масла.

9. Имеются также заводы по переработке пластмасс, заводы по переработке пищевого масла, заводы по производству шоколада, предприятия водоснабжения, гостиницы и высотные здания, а также предприятия тяжелого машиностроения.

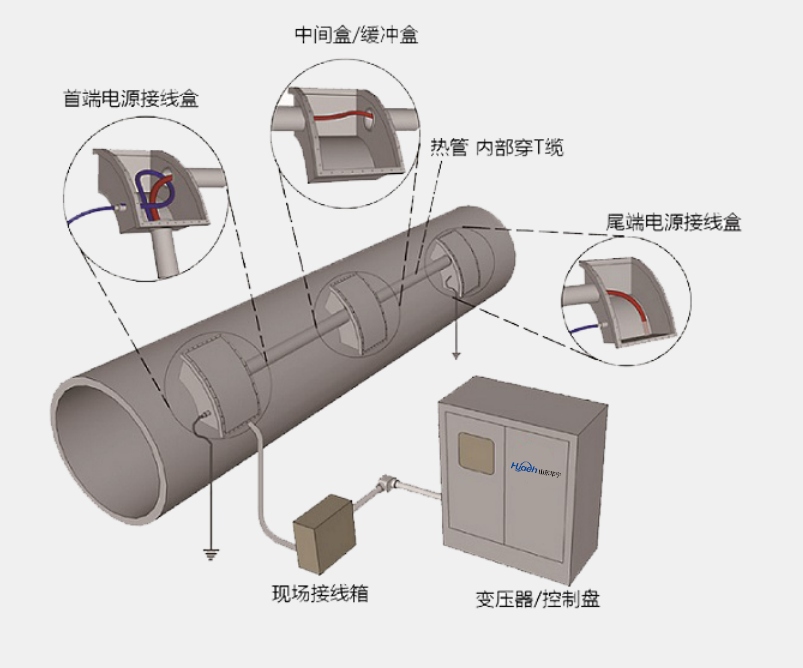

Нагрев кожи: его можно разделить на два типа: нагрев кожи снаружи трубы и нагрев кожи внутри трубы. Нагрев кожи может быть использован для всех типов трубопроводного транспорта, упомянутых выше.

На основе практики сделан вывод, что данное техническое решение обеспечивает хорошие транспортные эффекты и значительную экономическую выгоду.

Описание дизайна:

Поскольку рабочие параметры каждого типа трубопровода различны, а длина трубопровода неравномерна, каждая система обогрева поверхности разрабатывается и выбирается нашей компанией в деталях. Компания предоставляет полный набор услуг, включая расчет обогрева трубопровода, выбор системы обогрева, установку системы обогрева и отладку системы обогрева. Пользователям необходимо только предоставить следующие параметры, а наша компания сделает все остальное.

параметр:

※ Точная длина трубопровода, количество (типы) запорной арматуры и опор трубопровода, а также материал трубопровода;

※ Обогрев труб поддерживает температуру и обеспечивает максимальную температуру поверхности трубы;

※ Материал, толщина и теплопроводность изоляционного слоя при требуемой температуре нагрева труб;

※ Могут быть предоставлены данные о мощности (уровне напряжения) и местоположении источника питания;

※ Условия окружающей среды в месте расположения трубопровода;

※ Требования к выполнению работ;

※ Среда в трубе, температура среды, поступающей в трубу, необходимость отслеживания или подогрева трубопровода, а также необходимость функции деконденсации.

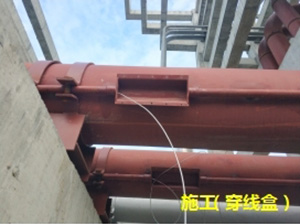

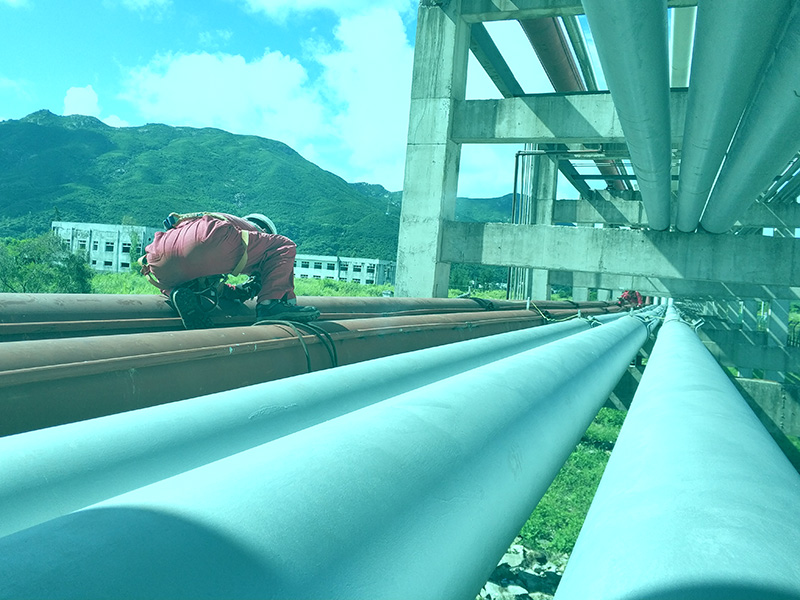

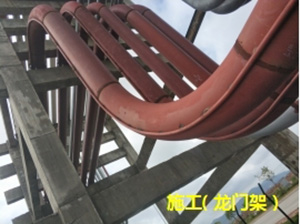

Установить чехол:
