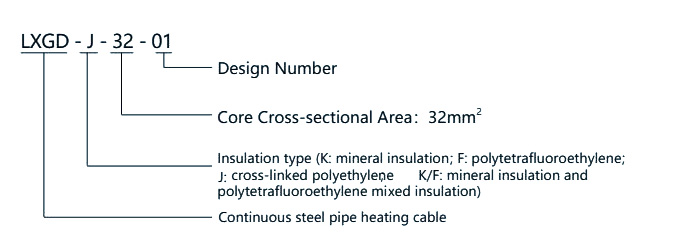

Модель продукта:

Например, LXGD-K-32-01 представляет собой нагревательный кабель для стальных труб с минеральной изоляцией, площадью поперечного сечения 32 мм² и порядковым номером конструкции 01.

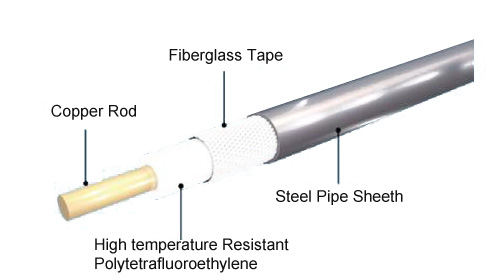

Структура продукта:

Принцип работы:

Кабель использует однофазное питание; медный сердечник используется в качестве проводника, а стальная трубчатая оболочка используется в качестве нагревательного элемента. На нижнем конце кабеля медный сердечник и стальная трубчатая оболочка образуют петлю через петлевое соединение. После подачи питания два токопроводящих проводника в основном образуют состояние, при котором ток равен по величине и противоположен по направлению, вызывая скин-эффект на внутренней стенке стальной бронированной оболочки кабеля, потери железа и эффект близости для генерации тепла, реализации преобразования электричества в тепло и достижения цели нагрева.

Характеристики и параметры:

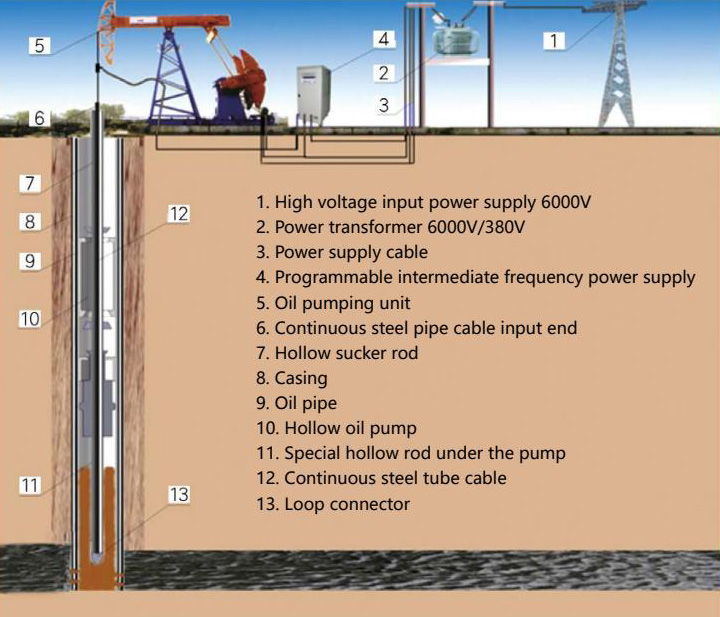

Состав системы:

Полный комплект интеллектуальной электрической системы нагрева масла в основном состоит из: Основание: система управления электропитанием, герметизатор полированного штока.

В скважине: полые насосные штанги, нагревательные кабели, термомасло.

Вспомогательные принадлежности: элеваторы, устьевые квадратные зажимы, соединительные провода, регулируемые пряжечные соединения и вспомогательные материалы и т. д.

Поскольку интеллектуальная система управления электрообогревом может обеспечить межфазный баланс напряжения линии электроснабжения и высокую тепловую эффективность, учитывая сложность и неопределенность параметров нефтяных скважин, для удовлетворения потребностей в обогреве ствола скважины и повышении температуры рекомендуется спроектировать поддерживающую интеллектуальную систему управления электрообогревом мощностью 100 кВт. Использование этого оборудования может реализовать непрерывную регулировку выходного напряжения и тока для достижения цели непрерывной регулировки выходной мощности, так что система электрообогрева нефти находится в наилучшем рабочем состоянии, с высоким использованием энергии и очевидным эффектом энергосбережения. Интеллектуальная система управления электрообогревом использует высокопроизводительное коммутационное устройство IGBT третьего поколения в качестве основной цепи и усовершенствованный специализированный микропроцессор в качестве компонента управления для формирования полной системы управления. Оборудование имеет превосходную производительность, высокую надежность и особенно просто в эксплуатации. Переключение между ручным управлением и автоматическим управлением может быть достигнуто по мере необходимости. Автоматическое управление разделено на два режима: управление по времени и управление по температуре. Нагревательный кабель должен иметь защиту от перегрузки по току. Все автоматическое оборудование и низковольтные электроприборы выбираются от Schneider. Рабочее состояние нагревательного кабеля автоматически контролируется с помощью встроенной стандартизированной программы. Рабочее состояние нефтяной скважины контролируется в режиме реального времени с помощью элемента обнаружения на месте нефтяной скважины, а нагревательный кабель автоматически регулируется. рабочее состояние. Интеллектуальное управление шкафом управления температурой может автоматически регулировать контроль температуры или контроль времени в соответствии с потребностями пользователя. Когда достигается заданное значение температуры или времени, устройство автоматически отключает питание, и нагревательный кабель прекращает работу. Когда оно ниже заданного значения, устройство автоматически подает питание. Это может не только удовлетворить потребности пользователей, но и сэкономить потребление электроэнергии и в то же время продлить срок службы нагревательного кабеля.
