Состав системы регулирования температуры в основном имеет следующие три формы:

Первый метод: измеритель контроля температуры + метод управления контактором переменного тока (или SSR). Датчик температуры, установленный на трубе обогрева (или оборудовании), передает обнаруженную температуру на прибор контроля температуры. Прибор контроля температуры сравнивает обнаруженную температуру с заданной температурой, а затем решает, следует ли запускать электрический нагревательный кабель. Этот режим управления представляет собой режим выходного сигнала переключателя, который является дискретным режимом управления. Чтобы избежать частых запусков и остановок, параметры прибора контроля температуры должны устанавливать гистерезис, а температура трубопровода должна поддерживаться в определенном диапазоне.

Второй способ: прибор контроля температуры + режим тиристорного управления. Датчик температуры, установленный на трубе (или оборудовании) обогрева, передает обнаруженную температуру на прибор контроля температуры. Прибор контроля температуры сравнивает обнаруженную температуру с заданной температурой, а затем выдает токовый сигнал 4-20 мА на прибор контроля температуры. Тиристор управляет выходным напряжением тиристора, тем самым регулируя температуру обогрева электрического нагревательного кабеля. Этот режим управления является аналоговым выходным режимом, который является методом непрерывного управления. Режим управления замкнутым контуром ПИД используется для предварительного вмешательства с целью достижения цели плавного управления.

Точность регулирования в этом режиме составляет ± 1 °C.

Третий метод: система управления PLC или SCM. Система управления PLC является относительно продвинутой системой управления. Он может не только реализовать управление в двух вышеуказанных случаях, но также имеет функции, которые они не могут реализовать, такие как функции синхронизации, функции просмотра исторических данных и функции управления удаленной связью. Принцип работы системы PLC заключается в том, что датчик температуры, установленный на трубе обогрева (или оборудовании), передает обнаруженную температуру на аналоговый модуль PLC, а в PLC записывается определенная программа. После анализа выходной сигнал с выходного терминала управляет контактором переменного тока или твердотельным реле. Этот режим управления может быть режимом коммутационного выхода или режимом аналогового выхода. Метод управления с помощью однокристального микрокомпьютера аналогичен системе PLC, но управление с помощью однокристального микрокомпьютера является гибким, а пространство для установки невелико.

Система управления электрообогревом также может осуществлять дистанционное управление или связь, а модуль связи сбора данных добавляется внутрь интеллектуального распределительного щитка управления температурой и подключается к удаленной системе DCS через протокол связи, распознаваемый двумя устройствами. Рабочее состояние и температура в реальном времени каждого контура могут визуально отображаться на экране системы DSC, она также может управлять запуском и остановкой электрического нагревательного кабеля.

Коробка (шкаф) распределительная специальная невзрывозащищенная для электрообогрева

Коробка (шкаф) распределительная специальная невзрывозащищенная для электрообогрева

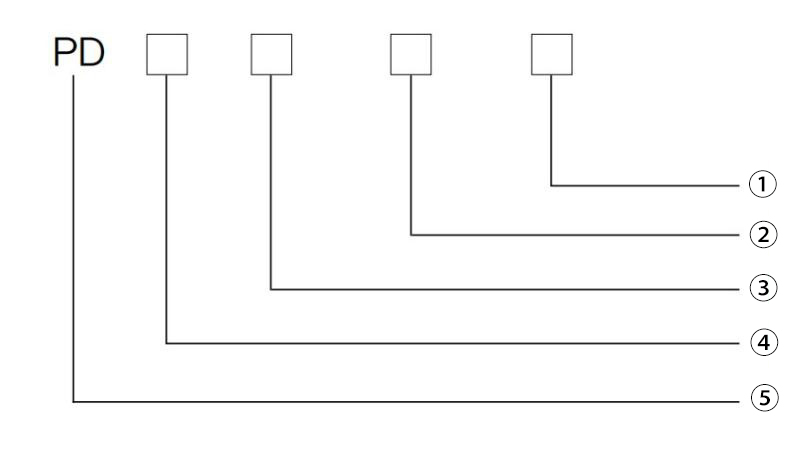

Номенклатура типового номера:

Функция распределительной коробки:

1) Встроенный миниатюрный автоматический выключатель, предохранитель, контактор, индикатор сигнала и другие компоненты с защитой от перегрузки, короткого замыкания и другими функциями.

2) Могут быть предъявлены особые требования, такие как добавление амперметра, вольтметра и различных цифровых приборов.

3) Распределительная коробка с системой контроля температуры может автоматически регулировать температуру, отображать температуру на цифровом дисплее, подавать сигнал тревоги при высокой температуре, а также управлять сигналом тревоги с помощью дистанционного сигнала.

4) Распределительная коробка имеет собственную функцию осушения воздуха, которую можно использовать на открытом воздухе в холодную зиму для обеспечения нормальной работы системы электроотопления.

Технические параметры:

1) Номинальное напряжение: AC220V, AC380V, AC660V

2) Номинальный ток: 10А ~ 250А на цепь

3) Контрольная температура: 0 ~ 800 °C

4) Сопротивление изоляции: ≥ 5MΩ

5) Уровень защиты: IP55/IP65

6) Условия эксплуатации: температура окружающей среды -30 ~ +60 °C, относительная влажность ≤ 90%.

Характеристики:

1) Распределительная коробка невзрывозащищенного исполнения подходит для электрообогрева изделий в невзрывоопасных местах;

2) Материал, как правило, изготавливается из холоднокатаной стали или нержавеющей стали, с настенной или напольной конструкцией шкафа;

3) Встроенная защита от короткого замыкания и утечки, индикатор сигнала, однофазное/трехфазное питание; автоматический выключатель в литом корпусе, автоматический выключатель утечки, индикатор сигнала и другие электрические компоненты могут быть встроены в соответствии с требованиями, а также могут быть установлены цифровые приборы контроля температуры и интеллектуальное управление.

4) При большом расстоянии измерения температуры необходимо выбрать аналоговый сигнал 4–20 мА для подключения к прибору контроля температуры, чтобы обеспечить точность отображаемых данных.

5) При установке на открытом воздухе необходимо использовать чехол от дождя.

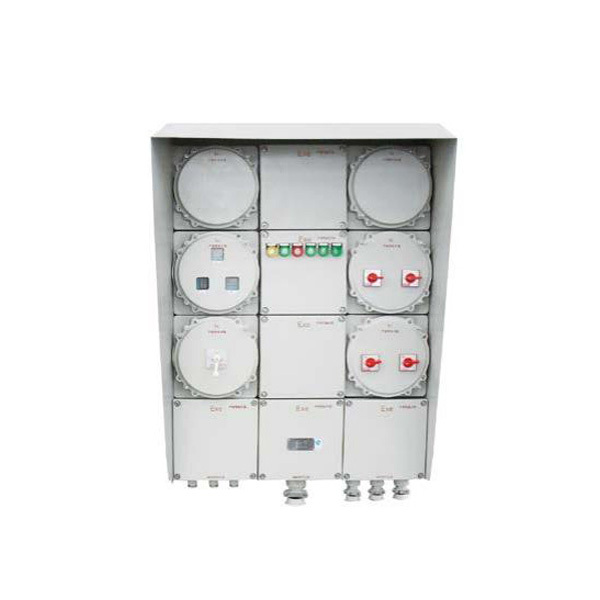

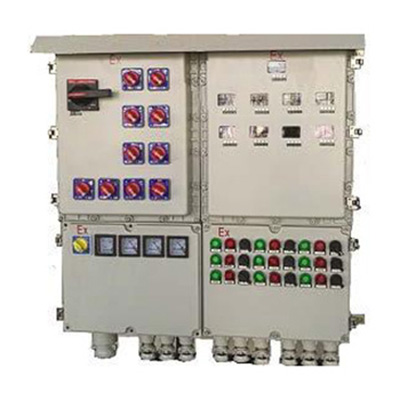

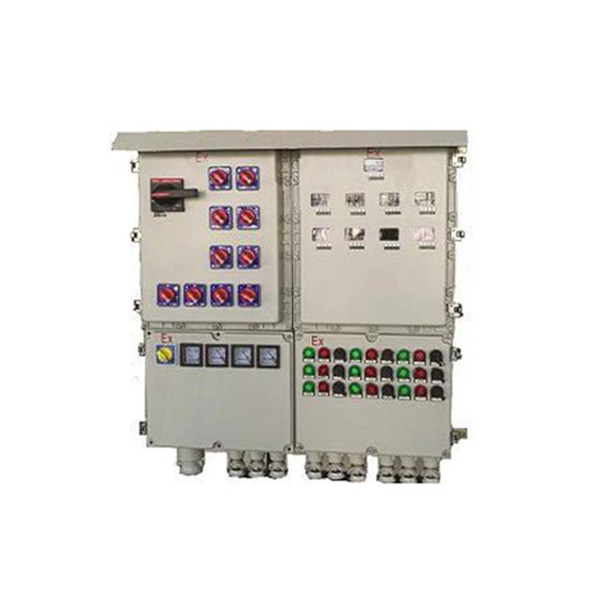

Специальный взрывозащищенный распределительный шкаф для электрообогрева

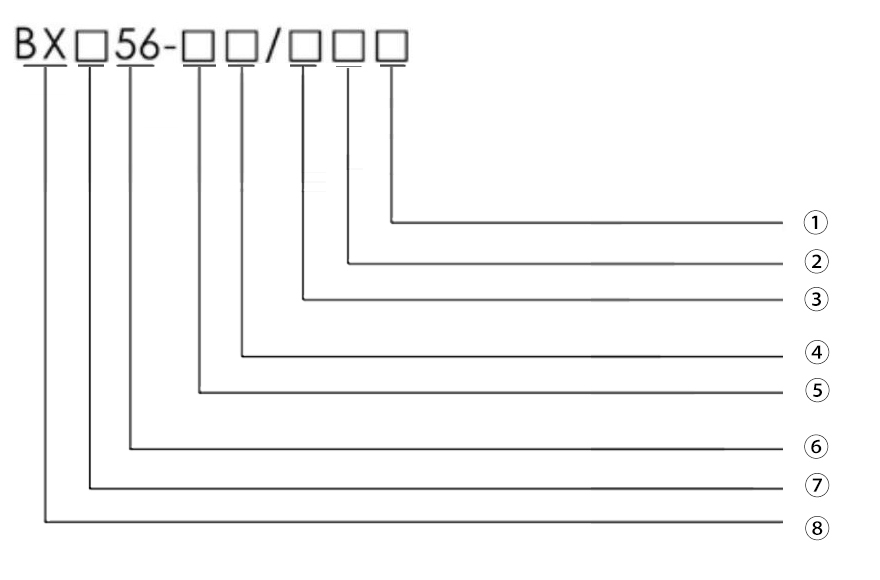

Номенклатура типового номера:

Функция распределительной коробки:

1) Взрывозащищенный распределительный щиток питания оснащен встроенным миниатюрным автоматическим выключателем, защитой, контактором, индикатором сигнала и другими компонентами, имеющими защиту от перегрузки, короткого замыкания и другие функции.

2) Могут быть предъявлены особые требования, такие как добавление амперметра, вольтметра и различных цифровых приборов.

3) Взрывозащищенная распределительная коробка с системой контроля температуры может автоматически регулировать температуру, иметь цифровой дисплей температуры, сигнализацию о высокой температуре, сигнализацию и управление с помощью дистанционного сигнала, кнопка установлена ​​снаружи прибора контроля температуры для простоты эксплуатации.

4) Взрывозащищенный распределительный щиток имеет собственную функцию подогрева, что позволяет использовать его на открытом воздухе в холодную зиму для обеспечения нормальной работы системы электроотопления.

Технические параметры:

1) Номинальное напряжение: AC220V, AC380V, AC660V

2) Номинальный ток: 6А ~ 100А на каждый путь

3) Контрольная температура: 0 ~ 800 °C

4) Сопротивление изоляции: ≥ 5MΩ

5) Уровень защиты: IP54/IP56/IP65

Приложение:

1) Подходит для зон с опасными газовыми смесями: раздел 1, раздел 2;

2) Подходит для температурной группы взрывоопасной газовой смеси: T1 ~ T5;

3) Применимо к классификации опасности взрывоопасных газовых смесей: IIA, IIB, IIC.

4) Подходит для мест с опасностью возгорания пыли

Характеристики:

1) Корпус из литого под давлением алюминиевого сплава, поверхность отформована методом высоковольтного электростатического напыления;

2) Взрывозащищенная распределительная коробка представляет собой составную конструкцию, распределительная коробка имеет взрывозащищенную конструкцию, сборная шина и выходная коробка имеют конструкцию повышенной безопасности, а все вместе имеет модульную конструкцию, и можно выбирать и комбинировать различные схемы;

3) Широко используется во взрывоопасных зонах, таких как нефтехранилища, химические заводы и газовые зоны.

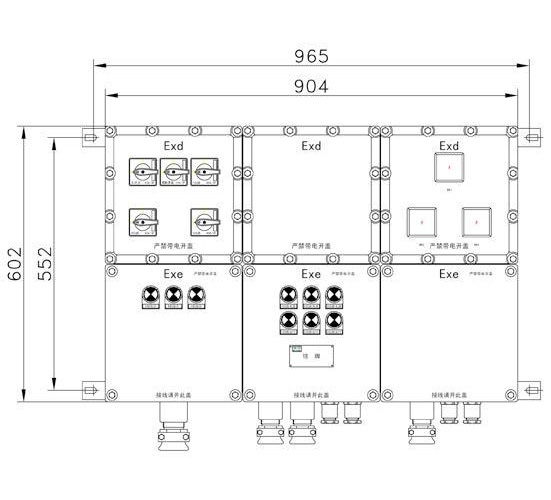

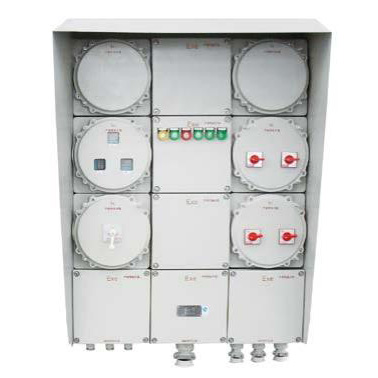

Внешний вид и установка:

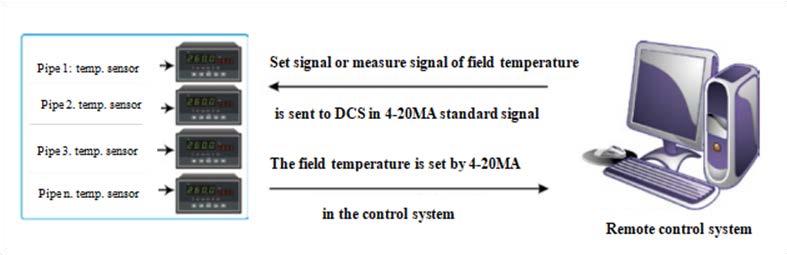

Система дистанционного управления:

В соответствии с потребностями объекта заказчика наша система распределения электроэнергии может осуществлять дистанционное управление температурой. С помощью системы дистанционного управления вы можете изучить работу на месте и изменить параметры (например, настройку температуры, гистерезис и т. д.).

Существуют различные способы создания систем дистанционного управления, такие как системы DCS, системы PLC и другие.

Интерфейс связи имеет RS232, RS485, RJ45 и т. д.

Протокол связи TCP/IP, Modbus и т.д.
