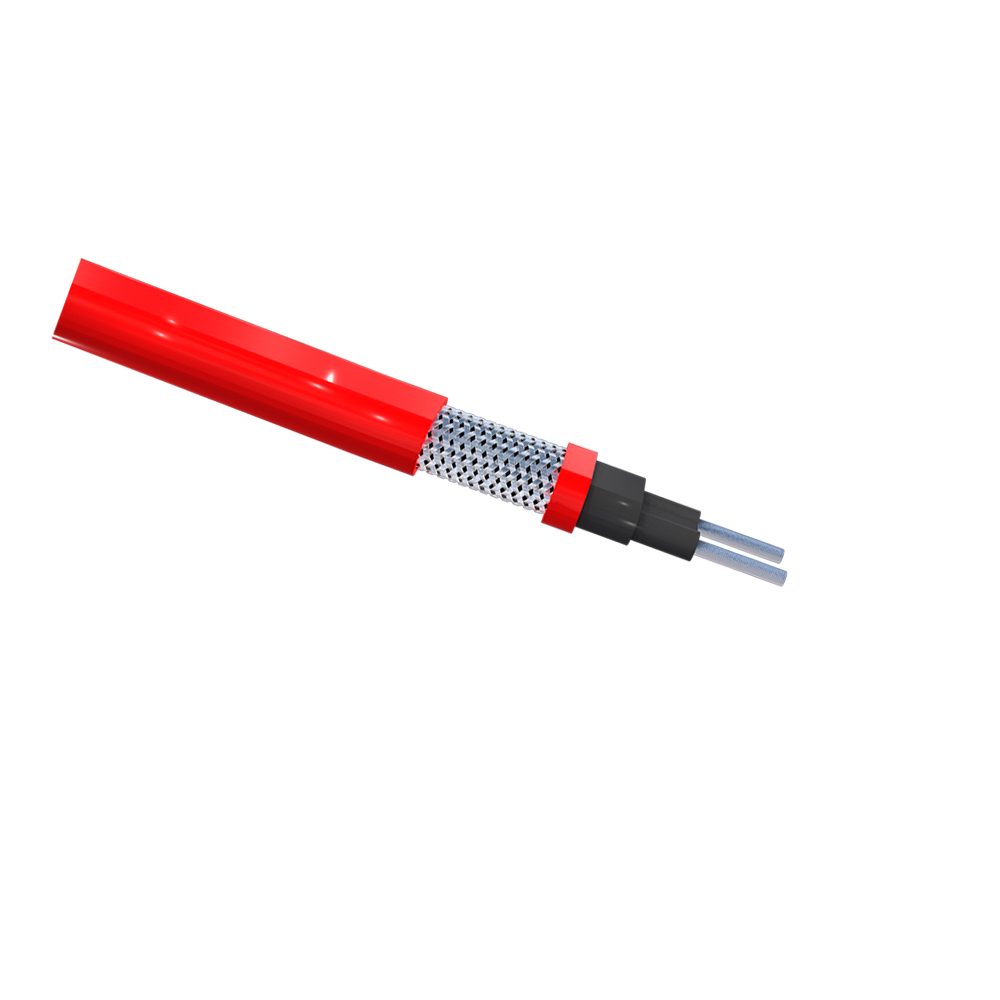

Саморегулирующийся нагревательный кабель GWK2(II)
Модель продукта:
1. Тип конструкции
2. Класс напряжения
3. Нагревательный кабель с контролем температуры
4. Темп. класс
5. Номинальная мощность
Температурный класс: серия высокотемпературная (G)
Тип конструкции: базовый тип (J), экранированный взрывозащищенный тип (P), защитный тип (F), взрывозащищенный тип защиты (PF), взрывозащищенный и антикоррозионный тип (PF2, PF46)
Уровень напряжения: 220V, 380V
Номинальная мощность при 10°C: 45W/m, 55W/m, 65W/m, 75W/m
Маркировка взрывозащиты: ExellT4 Gc
Описание продукта:
Саморегулирующийся нагревательный кабель Huaning GWK2(II) предназначен для защиты от замерзания и поддержания высокой температуры технологического процесса металлических и неметаллических труб, сосудов и оборудования, где требуется очистка паром.
Уникальная функция PTC саморегулирующихся основных элементов GWK2(II) регулирует теплоотдачу в зависимости от температуры окружающей среды по всему контуру, обеспечивая больше тепла там и тогда, где это необходимо. Эта функция саморегулирования также предотвращает перегрев, даже в случаях перекрытия кабелей GWK2(II). Еще одним преимуществом кабеля является возможность его резки по длине на месте, что обеспечивается комплектами для подключения системы HUANING для быстрой и удобной установки.
Система нагревательного кабеля GWK2(II) сертифицирована для обычных и взрывоопасных зон с максимальной поддерживаемой температурой 300°F (150°C) и температурой периодического воздействия 482°F (250°C). Использование комплектов для подключения HUANING для установки GWK2(II) необходимо для соответствия требованиям системы, обеспечения безопасной эксплуатации и надежной тепловой эффективности.
Структура продукта:

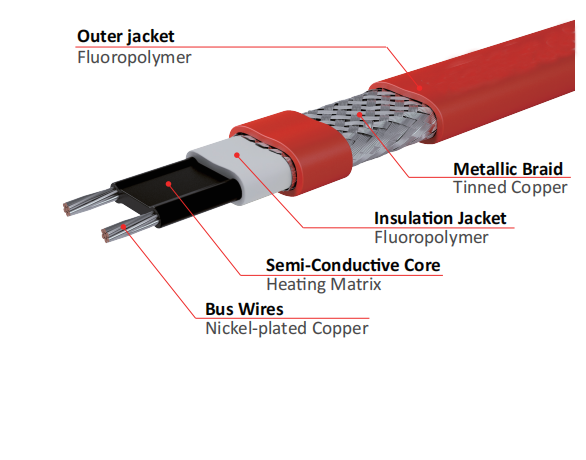

(1) Провод шины: 19 x 0.32, 19 x 0.41
(2) Нагревательная матрица: обычный PTC, огнестойкий PTC, фторсодержащий PTC
(3) Изоляционная оболочка: модифицированный полиолефин, огнестойкий полиолефин, фторированный полиолефин, перфторированный материал.
(4) Оплетка: оплетка из луженой медной проволоки или другой металлической проволоки, плотность покрытия > 75%.
(5) Внешняя оболочка: фторированный полиолефин, перфторированный материал.
Спецификация:
| Максимальная температура периодического воздействия. | 250°C |
| Макс.поддержание или постоянная температура воздействия. | 150°C |
| Напряжение питания | 100-120V or 200-277VAC |
| Выходная мощность | 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65W/M (при 10°C на трубе) |
| Провод шины | 16 AWG |
| Мин. радиус изгиба | 30mm @20°C, 50mm @-40°C |
| Мин. температура установки | -60°C |
| Мин. температура запуска | -40°C |
| Максимальный размер автоматического выключателя | 40A |
| Цвет внешней оболочки | Красный |
Компания HUANING предлагает системные компоненты для силовых соединений, сращивания или разветвления, а также концевой заделки, обеспечивающие надлежащее функционирование продукции и соответствующие требованиям гарантии и разрешений.
Для более легкой установки и безопасной эксплуатации не рекомендуется использовать заменяемые детали. Пожалуйста, свяжитесь с HUANING для получения дополнительной информации о компонентах системы.
Номинальные значения выходной мощности на изолированных металлических трубах при напряжении 230 В

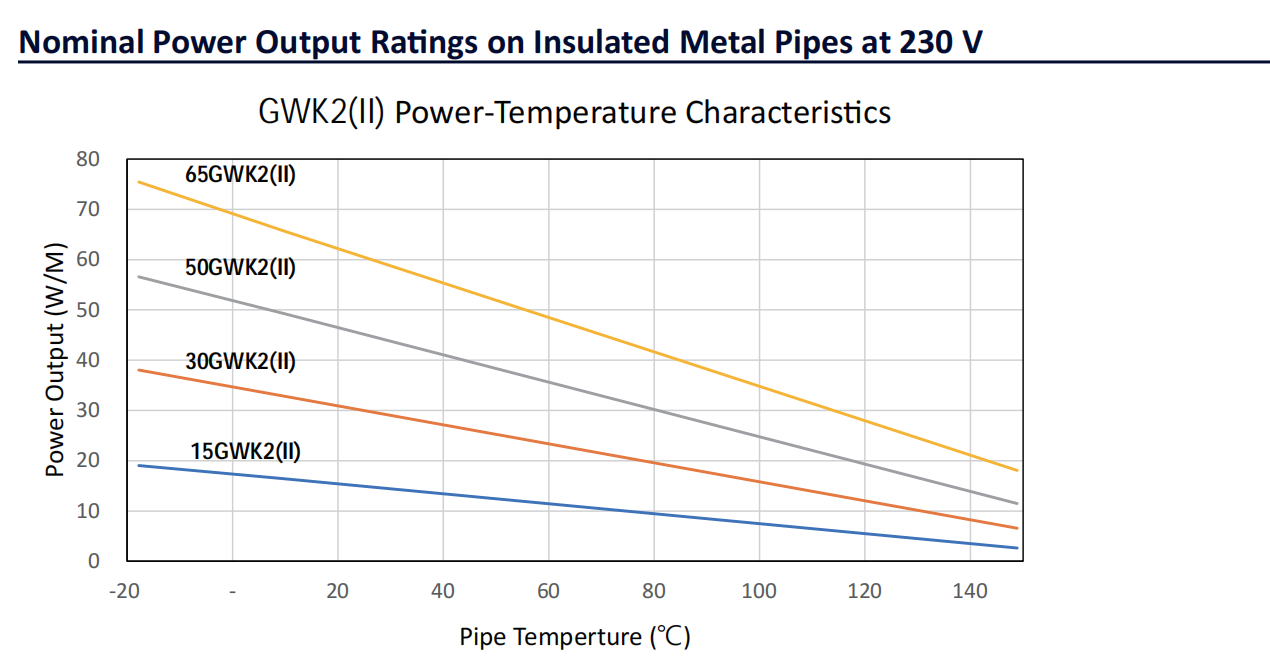

Температурно-энергетические характеристики GWK
Номинальные значения выходной мощности на изолированных металлических трубах при напряжении 230 В
[Примечание]
1. Указанные выше тепловые выходы тестируются в соответствии со стандартом IEEE 515, при этом каждая модель устанавливается на металлической трубе, изолированной стекловолокном.
2. При монтаже с использованием пластиковых труб выходная мощность будет снижена на 35% и будет использоваться метод монтажа с использованием алюминиевой ленты.
Макс. длина цепи в зависимости от выбора автоматического выключателя
| Номер по каталогу | Температура запуска (°C) | Максимальная длина цепи на один автоматический выключатель, метры 230 В | |||
| 16A | 25A | 32A | 40A | ||
| 15GWK2(II)-PF | 10 | 143 | 216 | 216 | 216 |
| -20 | 113 | 173 | 216 | 216 | |
| -30 | 105 | 160 | 202 | 216 | |
| -40 | 98 | 149 | 187 | 216 | |
| 30GWK2(II)-PF | 10 | 85 | 130 | 153 | 153 |
| -20 | 70 | 107 | 136 | 153 | |
| -30 | 66 | 100 | 126 | 146 | |
| -40 | 62 | 94 | 118 | 137 | |
| 50GWK2(II)-PF | 10 | 62 | 95 | 122 | 122 |
| -20 | 52 | 80 | 102 | 119 | |
| -30 | 50 | 76 | 95 | 110 | |
| -40 | 47 | 72 | 90 | 104 | |
| 65GWK2(II)-PF | 10 | 46 | 71 | 91 | 106 |
| -20 | 40 | 61 | 78 | 91 | |
| -30 | 38 | 69 | 74 | 86 | |
| -40 | 37 | 56 | 70 | 81 | |
[Примечание]
1. Длины цепей основаны на характеристиках тока отключения устройств типа 00 и типа 0CB. Для устройств с другими характеристиками отключения проконсультируйтесь с Shandong Huaning.
2. Используйте местные электротехнические нормы и правила для выбора соответствующих автоматических выключателей.
3. Общая длина нагревательных кабелей, подключенных к автоматическому выключателю, представляет собой сумму всех кабелей, которые были таким образом заморожены или соединены параллельно. Убедитесь, что общая длина не превышает максимальную длину цепи, указанную выше.
4. Защита от замыкания на землю оборудования требуется для цепей обогрева с типичным уровнем отключения 30 мА. Для уменьшения ложных отключений рекомендуются термомагнитные выключатели.
5. Рекомендуется по возможности запускать цепи при более высоких температурах, чтобы избежать большого пускового или пускового тока, который может привести к срабатыванию автоматического выключателя.
* Техническая информация может быть изменена без уведомления.
