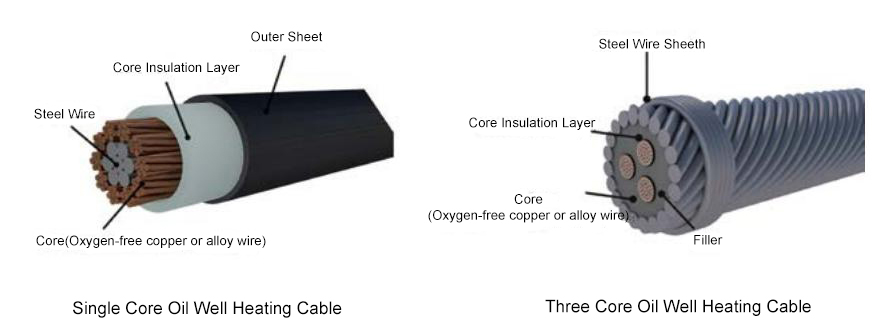

Структура продукта:

Принцип работы:

Система электронагрева полого стержня вставляет кабель во внутреннее отверстие полой насосной штанги и образует петлю с телом полого стержня. Она пропускает переменный ток различной частоты и использует внутренний скин-эффект для генерации тепловой энергии на стенке полого стержня. За счет теплопроводности она нагревает внутреннюю часть нефтяной трубы. В ходе процесса сырая нефть нагревается для повышения температуры сырой нефти в нефтепроводе, снижения вязкости сырой нефти и улучшения ее текучести, что позволяет эффективно использовать высоковязкую, высокотемпературную и высокопарафинистую сырую нефть. Когда внутренний кабель полой насосной штанги снабжается переменным током, возникает внутренний скин-эффект. Ток течет по внутренней стенке полой штанги, а на внешней стенке тока практически нет. Его можно рассматривать как изолятор для обеспечения безопасности работы. Смотрите рисунок Когда внутренний кабель полой насосной штанги снабжается переменным током, возникает внутренний скин-эффект. Ток течет по внутренней стенке полой штанги, а на внешней стенке тока практически нет. Его можно рассматривать как изолятор для обеспечения безопасности работы.

Технические параметры:

Характеристика продукта:

1. Хорошая коррозионная стойкость, выдерживает воздействие большинства химикатов;

2. Хорошая гибкость, может быть согнут по желанию и не будет хрупким;

3. Хорошая устойчивость к давлению;

4. Легко устанавливается.

Специальный среднечастотный источник питания для нефтяных скважин

Источник питания промежуточной частоты является основной частью интеллектуальной технологии электротермической добычи нефти промежуточной частоты и полного оборудования. Источник питания промежуточной частоты представляет собой устройство, которое использует силовое электронное устройство -IGBT для преобразования источника питания промышленной частоты в источник питания промежуточной частоты. По сравнению с источником питания промышленной частоты, индукция вихревых токов усиливается, что приводит к более сильному скин-эффекту, лучшему эффекту близости и меньшей утечке магнитного потока, поэтому эффект нагрева намного выше, чем у источника питания промышленной частоты.

Источник питания промежуточной частоты — это устройство электропитания, преобразующее трехфазный ток в однофазный и промышленную частоту в промежуточную частоту. Он может служить источником питания для добычи нефти и газа, например, для электротермической добычи нефти с помощью полых насосных штанг и электрообогрева с использованием скин-эффекта.

Принцип работы

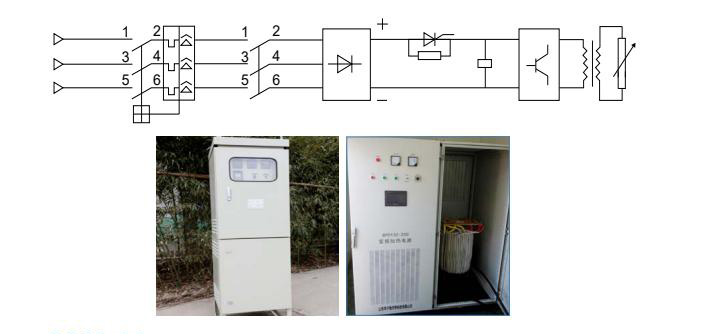

Это оборудование преобразует переменный ток 380 В 50 Гц в постоянный ток после трехфазного мостового выпрямления и фильтрации, затем преобразует его в однофазный переменный ток 500~1000 Гц, который передается на нагрузку через промежуточный частотный трансформатор. Принцип состава системы показан на рисунке:

Модель продукта:

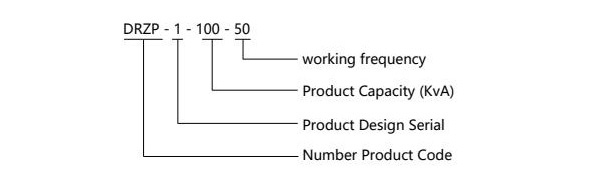

Примечание: DRZP — это код продукта, который представляет собой источник питания промежуточной частоты; 1 — порядковый номер конструкции продукта; 100 означает, что уровень мощности составляет 100 кВА.

Параметры продукта

(1) Основное исполнение

1. Замкнутый температурный контур: автоматически изменяет мощность нагрева в зависимости от температуры на устье нефтяной скважины, обеспечивая энергосберегающую работу.

2. Функция защиты от короткого замыкания: короткое замыкание нагревательного кабеля, защита от быстрого отключения, загорается красный светодиод на главной плате управления, а также загорается желтый индикатор «тревога» на панели, указывая на неисправность.

3. Защита от перегрева IGBT: когда температура радиатора превышает номинальный диапазон, мощность нагрева снижается до минимума. В течение времени задержки температура возвращается в номинальный диапазон, а автоматический плавный пуск возвращается к мощности до защиты.

В противном случае основная плата управления быстро остановится. На панели загорается синий светодиод, а также на панели загорается желтый индикатор «тревоги», указывающий на неисправность.

4. Функция защиты от перегрузки по току: Если фактический входной ток, то есть значение тока, отображаемое на входном амперметре, превышает установленное максимально допустимое значение входного тока, машина быстро остановится. Загорится желтый светодиод на главной плате управления, и в то же время на панели также загорится желтый индикатор «тревоги» в качестве напоминания. неисправность.

5. Функция защиты от обрыва цепи: нагревательный кабель отсоединяется и быстро отключается для защиты. Загорается зеленый светодиод на главной плате управления, а также загорается желтый индикатор «тревоги» на панели, указывая на неисправность.

(2) Условия окружающей среды для использования

Относительная влажность: ≤90%; Температура хранения: -30~+60℃; Место использования: в помещении и на открытом воздухе.

Основной параметр:

Допустимые значения изменения параметров: частота: ±5% от номинального значения напряжение: ±10% от номинального значения

Интеллектуальная система управления частотой сети

Специальная распределительная коробка для интеллектуальной системы управления частотой сети. Может использоваться внутри и снаружи помещений. Корпус коробки изготовлен из холоднокатаной стальной пластины или нержавеющей стали. Система имеет такие функции, как автоматический контроль температуры, защита от перегрузки, короткого замыкания и утечки, а также регулирование напряжения.

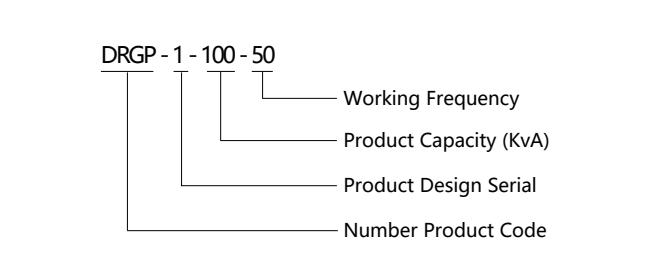

Примечание: DRGP — это код продукта, который представляет собой частоту сети; 1 представляет собой порядковый номер конструкции продукта; 100 означает уровень мощности 100 кВА.

Основные технические параметры:

Входное напряжение питания: AC380V/50HZ, с использованием системы заземления TN-S;

Напряжение в розетке: AC380V/220V 50HZ;

Номинальный ток: 63A--300A;

Эффективность контроля температуры: благодаря интеллектуальному контроллеру температуры точность измерения составляет 0,2%, а датчик измерения температуры использует платиновый терморезистор PT-100 серии WZ;

Защитные характеристики: используйте воздушный выключатель с защитой от утечки, короткого замыкания и т. д.
